Крышки колодца

Колодцы из железобетона необходимы для обустройства водопроводных, газопроводных сетей и канализации. Для их защиты от наружных факторов, попадания грязи а также солнечных лучей, предотвращения доступа посторонних, падений людей и животных используются защитные бетонные крышки на кольца.

Они устанавливаются на заключительном этапе монтажа колодца, и являются завершающим звеном всей конструкции.

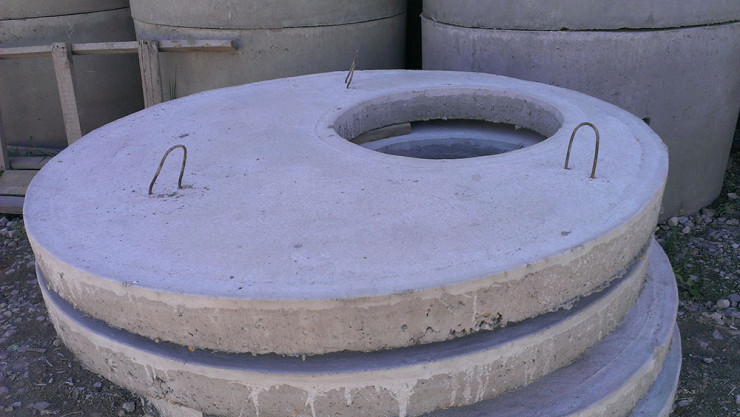

Крышка колодца железобетонная представляет собой плоскую типовую деталь, оборудованную технологическим отверстием, позволяющим обслуживать сооружение, которое оборудуется люком. В отсутствии защитной крышки эксплуатировать колодцы запрещается.

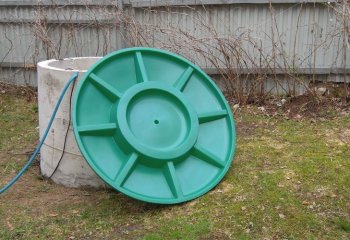

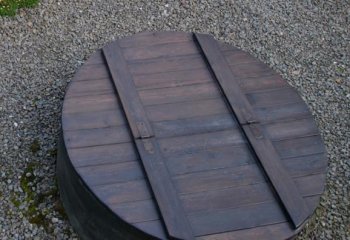

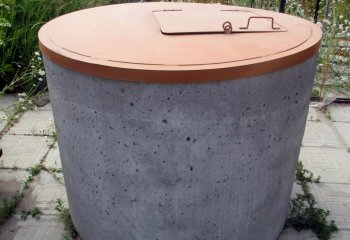

Нередко применяются пластмассовые крышки на бетонные кольца, а так же железные и деревянные изделия. Их чаще всего проще устанавливать, однако они не всегда гарантируют надежную защиту и функциональность сооружения.

Чем хороша крышка колодца бетонная:

• Технология производства и используемые материалы обеспечивают высокую надежность и прочность конструкции.

Важно! Хорошие эксплуатационные показатели обеспечиваются использованием качественного сырья, применением при производстве изделий вибрационного оборудования и сушки готовой продукции горячим паром.

• Неподверженность воздействиям осадков, ультрафиолета, температурных колебаний, вредителей позволяет эксплуатировать железобетонные сооружения десятилетиями.
• Большая масса изделий не является препятствием для их быстрой установки, в том числе, своими руками. С другой стороны, массивность конструкции не позволяет ее случайно отодвинуть, что увеличивает безопасность эксплуатации колодца.
• Бетон, изготовленный из безопасных с точки зрения экологии материалов, не наносит вреда окружающей среде и не портит питьевую воду, если колодец используется для водоснабжения.
• Большое число моделей крышек а также типоразмеров упрощает подбор модели для любого колодезного сооружения.

Крышки оснащаются петлями для строповки.

К минусам изделия из железобетона можно отнести большой вес, из-за которого при монтаже необходимо привлечение нескольких человек а также специальных приспособлений или техники. Но, как уже было замечено, его можно считать и преимуществом, не позволяющим легко отодвинуть крышку.

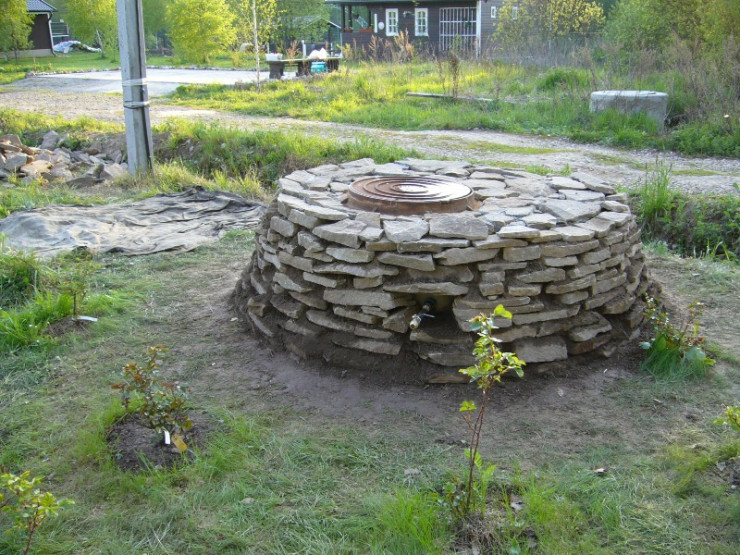

Недостатком также является непрезентабельный внешний вид сооружения. Если крышка устанавливается в частном хозяйстве, придется приложить усилия для придания конструкции привлекательности.

Цена изделий также не относится к их плюсам. Стоимость крышек из бетона начинается от 1 тыс. руб.

Требования к изделиям государственных стандартов

Требования, которым должны удовлетворять плиты перекрытия (такое название в соответствии с ГОСТ имеют железобетонные крышки для колодцев), устанавливает ГОСТ 8020-2016.

Согласно этому стандарту они разделяются на:

• ППВ — плиты перекрытия водоприемных колодцев;
  ПП — плиты перекрытия контрольных или смотровых колодцев.

Нормирование железобетонных плит перекрытия производится по нескольким показателям:

• прочности и трещиностойкости;
• морозостойкости и водонепроницаемости;
• толщине слоя бетона до арматуры;
• марки стали, используемой для армирования и производства закладных элементов;
• защите от коррозионных процессов.

Для производства железобетонных конструкций допустимо применение:

• тяжелого бетона классом прочности от В20;
• арматурной стали (арматурного проката, горячекатаных стержней, арматурной проволоки по ГОСТ 5781, Р 52544-2006, ГОСТ 6727-80, ТУ 14-1-5526-2006 ).

Размеры, которые могут иметь бетонные крышки колодцев:

• Плиты ППВ.

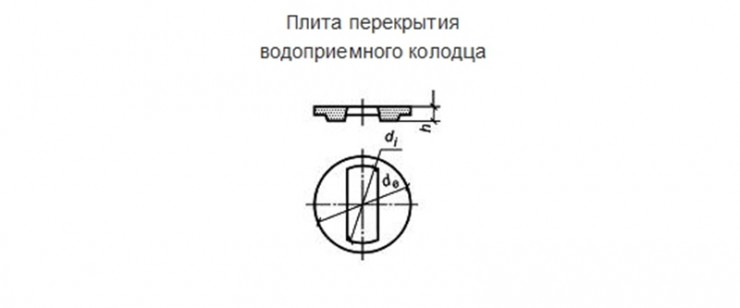

Плита перекрытия ППВ

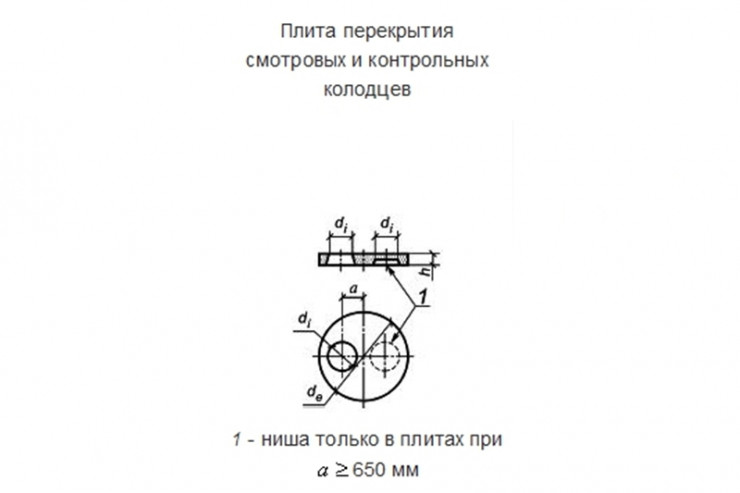

• Плиты ПП.

Плиты перекрытия ПП

Для обозначения плит используется стандартная маркировка. Она состоит из буквенных и цифровых сочетаний, которые располагаются в строгой последовательности.

1. Типоразмер изделия, состоящий из порядкового номера типоразмера, буквенного обозначения типа плиты, внешнего диаметра (в дециметрах), высоты.
2. Группа по несущей способности.
3. Величина проницаемости бетона, дополнительные параметры.

К примеру, плита перекрытия смотрового колодца высотой 0,16 м, имеющая наружный диаметр 2,2 м, относящаяся к второй группе по несущей способности, обозначается следующим образом: 2ПП22.16-2

В соответствии с требованиями ГОСТ монтаж сборных элементов производится на раствор цементно-песчаной смеси марки от 50 слоем не менее 1 см. Для герметизации стыков используются уплотнительные кольца их эластомеров, герметики, ЦПС, другие материалы, соответствующие требованиям стандартов.

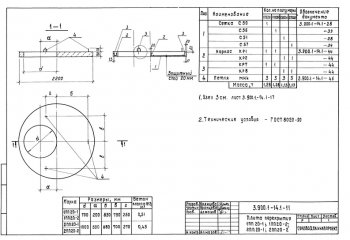

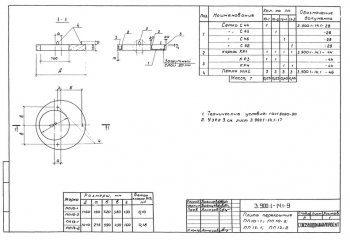

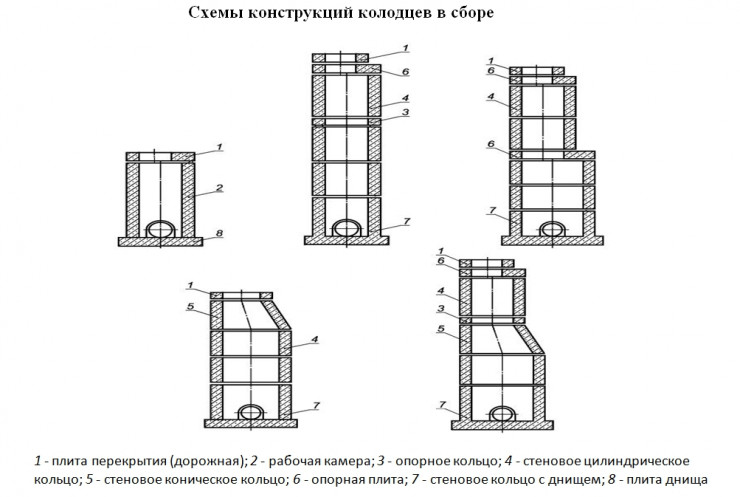

Рабочие чертежи Серии 3.900.1-14 некоторых плит представлены на фото:

Виды изделий

Вариантов конструкций не так много, но их достаточно, чтобы удовлетворить потребности потребителей. Крышки могут иметь гладкие торцы или с четвертью (в таком случае в маркировке присутствует буква «Ф»- фальцы).

Подобная конструкция облегчает монтаж изделия на кольцо, имеющее замковое соединение, и повышает надежность конструкции. Толщина выбирается исходя из предполагаемых нагрузок. Особенно этот параметр важен для плит, которые устанавливаются в местах движения транспортных средств.

Форма крышки

Производятся изделия двух форм: круглой и квадратной.

Габариты и конфигурацию выбирают, ориентируясь на геометрию самого колодца:

• круглые;

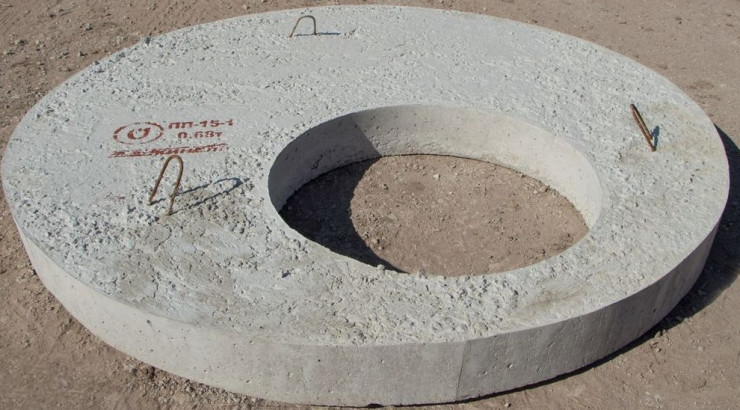

Круглая колодезная крышка

• квадратные.

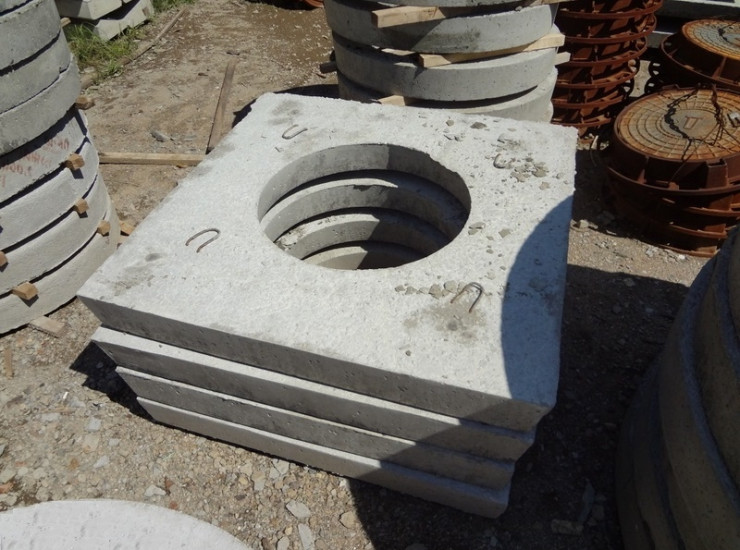

Квадратная плита перекрытия для колодца

Наличие отверстий

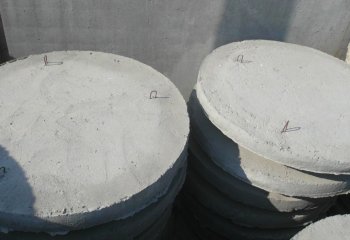

Бетонная крышка на колодец может иметь сквозное отверстие или допускается его отсутствие. Оно может располагаться по центру изделия или быть смещено в сторону.

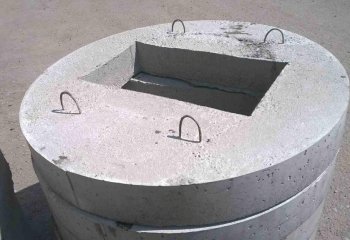

Выпускаются модели с отверстием круглой, квадратной и прямоугольной формы. Для доступа человека, осуществляющего обслуживание колодца, его диаметр должен быть не менее 70 см.

Какими могут быть отверстия в плите:

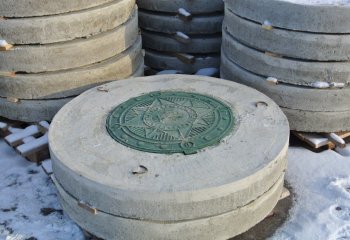

• отверстие расположено по центру крышки;

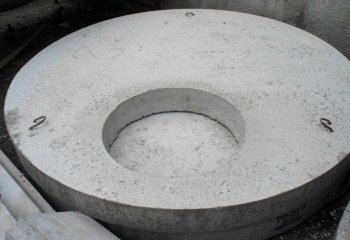

• асимметричное отверстие, удобное для обслуживания самого колодца;
• крышки с двумя технологическими отверстиями удобны для устройства септиков и выгребных ям.

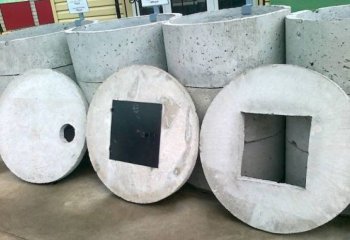

• квадратное отверстие предназначено, как правило, для монтажа решетки стока ливневых конструкций.
